지열 냉·난방시스템의 성능효율은 땅속에 설치하는
지중열교환기가 좌우합니다
| 건설신기술(제772호) | |
▶ 상향순환 체계를 갖는 열교환시스템과 쌍방향게이트에 의해 공급 및 환수배관
결속구조를 가진 지열우물공(SCW) 시공기술 / RTS공법
하자발생 위험이 상존하는 기존 지중열교환기의 설비구조와 지하수 순환체계를
개선, 지중열교환기의 30년 수명과 안정성 확보 |
 |
| 취수정과 주입정이 연락되는 복수정 지중열교환기 시공기술 | |
▶취약지반 지질특성을 고려한 개방형지중열교환기 시공난이도 개선
지층이 불안정한 지역에서 약 250m 깊이의 취수정과 주입정을 별도로 개발하고
양지열공을 연통시키는 지중연결관을 설치하여 지하수를 이동시키는 개방형 지중
열교환기 시공기술로, 취수정에서 공급되어 지상의 히트펌프를 거쳐 나와 주입정으로 회수되는 지하수가 신선한 공간에서 1차 열교환된 후에 연결관을 통해서
취수정으로 넘어와 이동하는 과정에서 2차 열교환됨으로서 500m 깊이의 지중열
교환기 대비 공사비는 절감되는 반면, 열교환 효율은 10% 이상 향상 |
 |
| 지중온도에 따라 자동운전되는 열섬화방지장치를 구비한 집단형 수직밀폐형 지열시스템 시공기술 | |
▶지하수이용으로 집단 밀페형시스템의 열섬화현상 방지
정해진 면적 내에 150~200m의 동일한 깊이로 지중열교환기가 수십~수백개소
집중적으로 설치·가동되는 경우, 시간이 경과될수록 지중열교환기 주변에는 열섬화 현상이 발생하고, 이로 인해 외부로부터 신선한 에너지가 전달되지
못하는 중심부 지중열교환기의 열교환 기능이 급격하게 저하되는 문제를 해결함으로서 집단형 지열설비의 에너지효율과 신뢰성 증대
|
 |
| 공간거리와 심도를 달리하는 밀폐형 지중열교환기의 집단배치시스템 | |
▶집단형 밀폐형 지중열교환기의 효율적 배치 기술
일정한 공간 내에서 집단적으로 지중열교환기를 설치하는 경우, 중앙측으로 갈수록 지열공의 간격이 넓어지고, 심도가 깊어지도록 설치하여
지열공들 간에 열간섭을 최소화시키는 한편, 집단 배치부에 열섬화현상이 발생하는 경우에도 중앙측에 위치한 지열공의 하부로 지중 에너지가
전달되게함으로써 지중열교환기의 열교환을 지속시킴. |
 |
| 유체순환파이프 간격이 유지된 '수직밀폐형 지중열교환기' 시공기술 | |
▶한국에너지공단에서 고시한 '지열설비 시공기준'을 100% 충족하는 올바른 시공
|
|

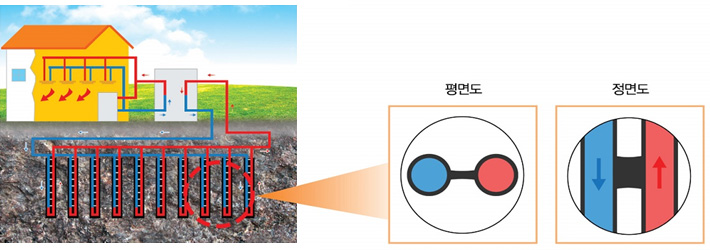

| ⌜간격고정식 지열관⌟ 사용 | ⌜일반 지열관⌟ 사용 |
 |
 |
| 150~200M 전 구간에서 유입관과 유출관의 열간섭이 최소화되므로, 열효율이 지속적으로 유지됨. |
150~200M 전 구간에서 유입관과 유출관 사이에 열간섭 발생으로 열효율 떨어짐. |
